La jambe de force charpente triangule la structure du toit et transfère les charges vers les points d’appui. Charpentier certifié depuis douze ans, je détaille ici son dimensionnement, sa pose et les normes qui l’encadrent.
Au XIIIe siècle, les charpentiers de Notre-Dame de Paris employaient déjà des pièces obliques pour stabiliser les combles. Cette technique ancienne est la base de toute charpente traditionnelle actuelle. La pièce oblique relie l’arbalétrier à l’entrait ou au blochet. Elle reporte les charges vers les points d’appui solides. Son dimensionnement rigoureux conditionne la stabilité de la construction.
En bref :
- Elle transfère les charges de l’arbalétrier vers l’entrait ou le blochet, et travaille uniquement en compression.
- Son angle dépend de la pente du toit, jamais d’une valeur fixe imposée par le DTU 31.1.
- Sa pose suit des étapes précises : traçage, coupe, fixation, contrôle d’alignement.

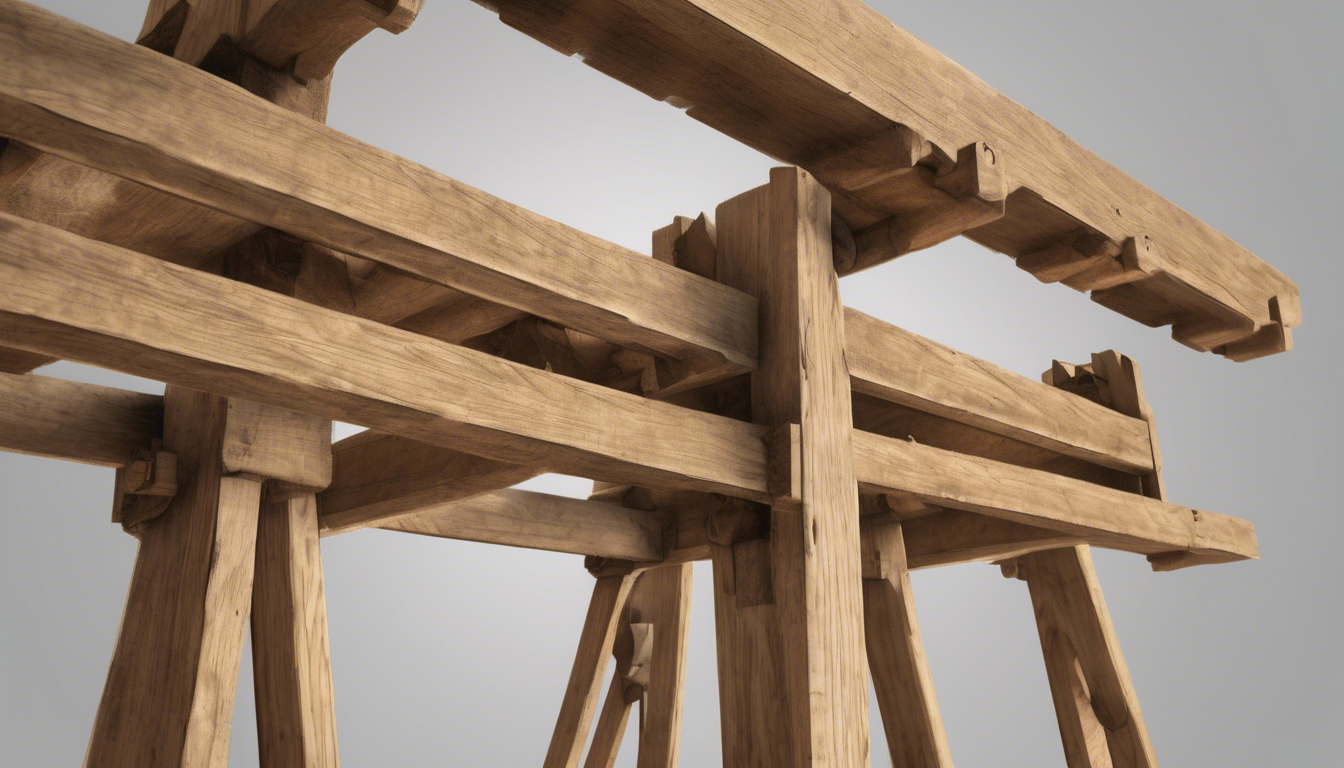

Triangulation et rôle structurel de la pièce oblique
Contrairement à une idée répandue, la pièce oblique ne relie pas deux bois perpendiculaires. Elle triangule la structure en connectant un arbalétrier à un entrait ou à un blochet. Cette liaison empêche la toiture de s’affaisser avec le temps. Comprendre le rôle structurel de cette pièce aide à éviter les erreurs de pose.
Le DTU 31.1 n’impose aucun angle standard de 45 degrés pour cette liaison. L’inclinaison réelle dépend de la pente du toit et de la géométrie de la ferme. Le tracé de l’épure fixe chaque angle avec précision, pièce par pièce.
Les relations entre l’entrait et arbalétrier de la ferme déterminent la forme finale de la triangulation. Un angle mal calculé fragilise toute la ferme, même avec un bois de qualité.
Calcul de section et dimensionnement de la jambe de force charpente
La longueur brute de cette pièce se calcule par Pythagore en projetant ses dimensions sur deux axes. Mais le dimensionnement structurel dépasse largement cette simple formule de distance. Il faut vérifier la résistance au flambement sous des forces de compression.
L’Eurocode 5 encadre ces vérifications pour les structures en bois. Les charges de neige et de vent imposent un contrôle rigoureux des sections retenues. Une section sous-dimensionnée entraîne une rupture brutale des liaisons, parfois sans signe avant-coureur.
Apprendre à calculer la section du bois évite les mauvaises surprises en cours de chantier. Un charpentier compétent analyse l’ensemble des efforts avant toute pose, jamais seulement les mesures visibles.

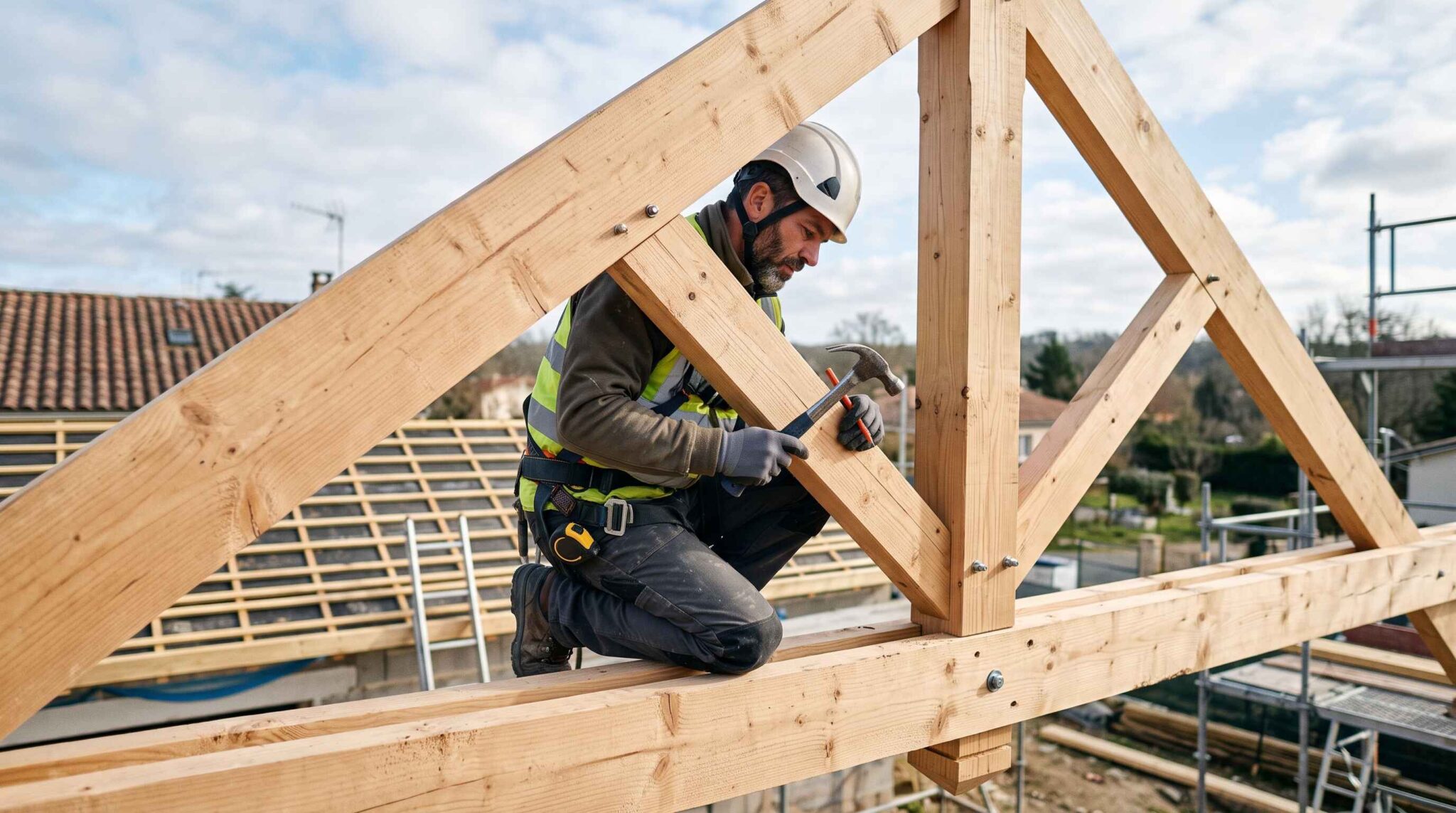

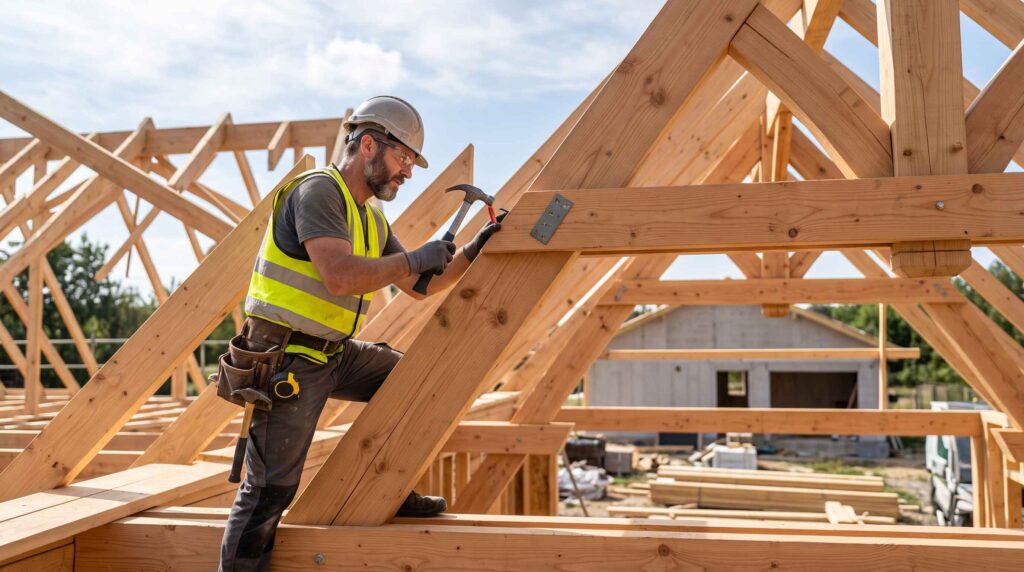

Pose d’une jambe de force charpente étape par étape
La pose commence par un traçage précis sur l’épure de charpente. Chaque angle se reporte directement depuis ce plan grandeur réelle. Une erreur de traçage se répercute sur toute la ferme assemblée ensuite.
La coupe suit ensuite le tracé avec une scie circulaire ou une scie à onglet. Les extrémités doivent épouser l’arbalétrier et l’entrait visés. Un jeu de quelques millimètres suffit à fragiliser l’assemblage final.
La fixation utilise des connecteurs métalliques ou un assemblage traditionnel tenon-mortaise. Pour fixer une jambe de force en bois correctement, le niveau à bulle et l’équerre de menuisier vérifient chaque angle avant serrage définitif. Un contrôle final d’alignement clôt la pose, avant toute mise en charge de la ferme.
Confusion fréquente avec l’aisselier traditionnel
Dans le domaine de la charpente, l’aisselier est souvent confondu avec la pièce de triangulation par le grand public. Ce dispositif stabilise un assemblage d’angle droit entre un poteau et une poutre. Il bloque le gauchissement latéral causé par le vent.
Les constructeurs se tournent de plus en plus vers le bois lamellé-collé pour les projets ambitieux. Ce matériau d’ingénierie dépasse le bois massif par sa stabilité dimensionnelle. Le bois lamellé-collé pour grandes portées s’appuie sur les charpentes complexes et les bâtiments publics.
Les renforts métalliques galvanisés s’intègrent aujourd’hui au cœur même des ossatures. Ces structures hybrides bois-métal absorbent mieux les contraintes sismiques. L’architecture moderne adapte ainsi la tradition aux exigences actuelles, sans renier les savoir-faire anciens.
Causes de défaillance de la jambe de force charpente
L’inspection de cette pièce oblique ne tolère aucune approximation. Elle travaille uniquement en compression, jamais en traction. Quatre causes majeures expliquent ses défaillances les plus fréquentes sur le terrain.
Les surcharges font fléchir les pièces de bois avec le temps. L’humidité stagnante favorise des attaques biologiques sévères. Les insectes xylophages et les champignons lignivores détruisent alors le cœur du matériau en profondeur.
Les défauts d’assemblage créent aussi des jeux mécaniques nuisibles. Des fixations inadaptées ou des perçages trop larges ruinent progressivement la triangulation. Un diagnostic préventif de la charpente détecte ces signes avant l’aggravation.

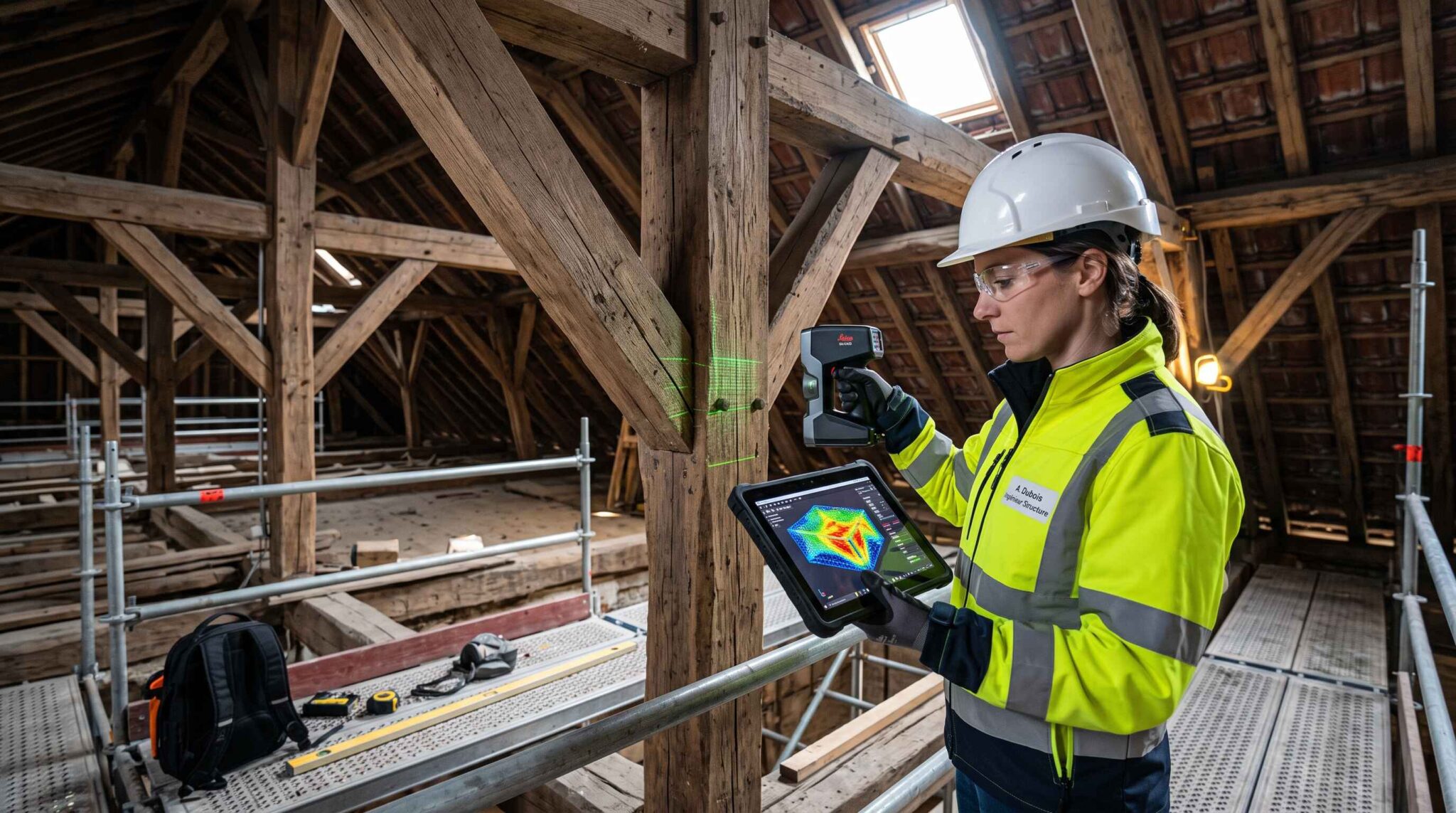

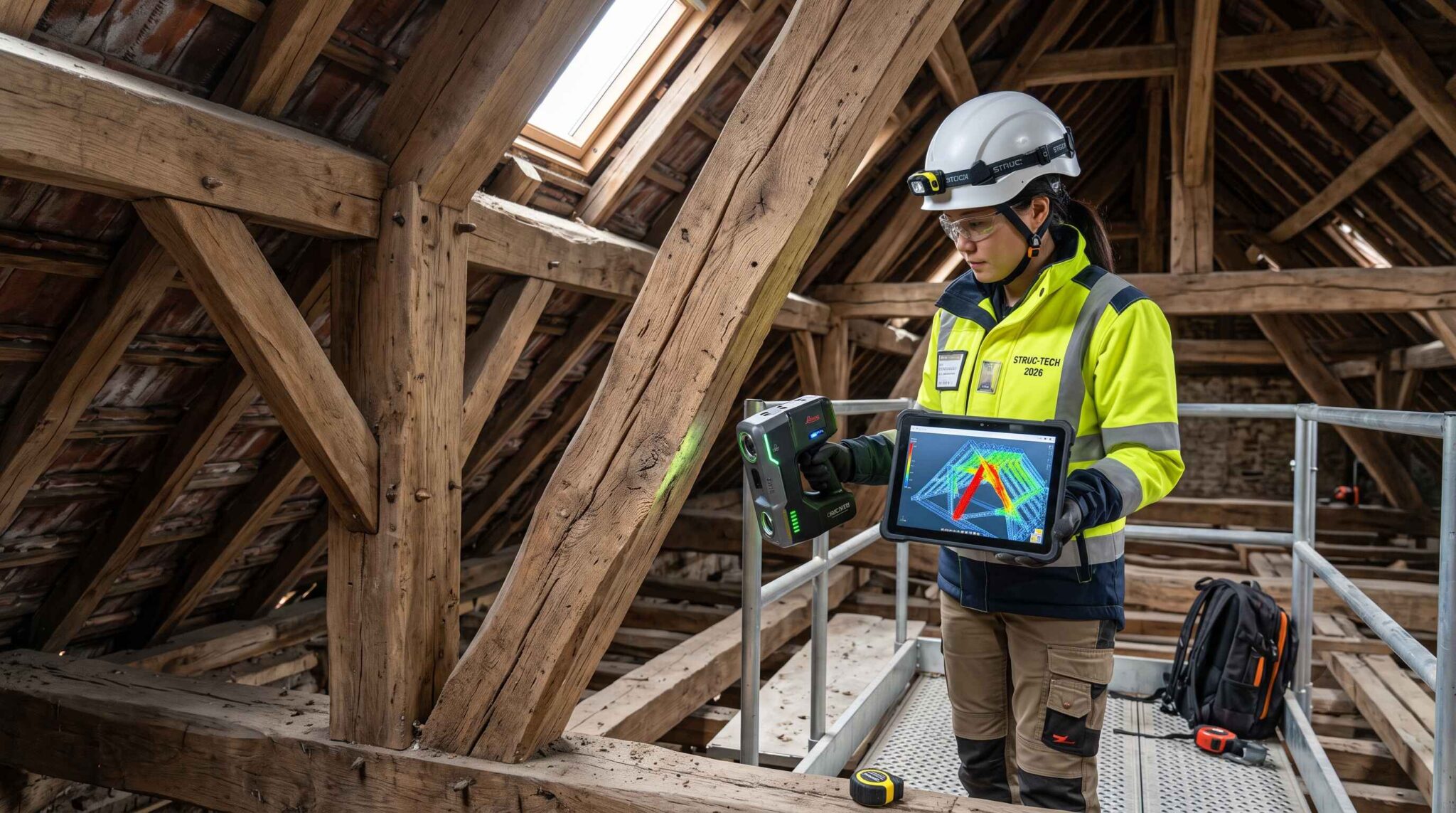

Un angle qui s’écarte trop des valeurs calculées pousse les murs vers l’extérieur. Les ingénieurs utilisent désormais la modélisation numérique 3D pour cartographier ces contraintes. Tout projet de réfection doit respecter l’Eurocode 5 et le DTU 31.1.
Normes et réglementation du DTU 31.1 pour cette pièce de charpente
Les travaux de charpenterie imposent un cadre réglementaire strict en France. Le DTU 31.1 encadre les structures en bois de façon précise. Il n’impose aucune section minimale fixe de 60×80 mm pour cette pièce oblique.
L’épaisseur requise dépend des charges réelles et des calculs mécaniques de résistance. Les professionnels appliquent l’Eurocode 5 pour le dimensionnement global des structures. Le zonage sismique national s’étend des zones 2 à 5, selon les textes réglementaires en vigueur.
Consulter les normes du DTU 31.1 évite bien des litiges après travaux. L’avis d’un bureau d’études n’est pas obligatoire pour un pavillon simple en zone 2, si l’artisan respecte les règles forfaitaires. Ignorer ces textes fragilise la validité de l’assurance décennale en cas de sinistre.
Coûts d’expertise et de pose d’une jambe de force charpente
Le coût de la matière première est faible face à la main-d’œuvre qualifiée. Les tarifs d’un charpentier local se chiffrent à l’heure ou au forfait. Un devis détaillé inclut les fixations homologuées selon le DTU 31.1.
Un bureau d’études est indispensable pour valider les plans en zones sismiques. Ce recours est aussi indispensable pour les grandes portées ou les rénovations complexes. Le coût d’étude varie entre 500 et 1500 euros selon la complexité du chantier, un tarif à vérifier auprès de la CAPEB ou de la FFB.
Pour les constructions résidentielles simples, un charpentier expérimenté suffit en général. Comparer plusieurs devis est la meilleure garantie contre les écarts de prix. Le prix de rénovation de charpente varie selon l’état initial de la structure.
Matériaux et outils pour poser une jambe de force bois
Le choix des matériaux pèse autant que le calcul des dimensions dans ce type de pose. Le bois utilisé doit être traité contre les intempéries et la pourriture. Une essence mal choisie compromet la durée de vie de l’assemblage.
Plusieurs outils sont nécessaires pour une pose réussie. Les vis et chevilles adaptées garantissent un maintien solide. Une scie circulaire ou une scie à onglet permet des coupes précises. Une perceuse électrique avec forets adaptés complète l’équipement de base.
- Niveau à bulle pour un alignement correct
- Équerre de menuisier pour vérifier les angles
- Mètre ruban et crayon de charpentier pour le traçage
Le choix de bons outils transforme une pose délicate en chantier maîtrisé. Une charpente ancienne mérite parfois un contrôle avant toute intervention. Savoir vérifier soi-même sa charpente permet de repérer les signes d’usure avant qu’ils ne s’aggravent.
Essences de bois adaptées à la jambe de force charpente
Le choix de l’essence dépend du budget, de l’exposition et des contraintes structurelles du chantier. Le chêne et le douglas proposent une durabilité naturelle supérieure sans traitement intensif.
Le sapin traité est une option économique, à condition d’un traitement autoclave classe 2 minimum selon la norme NF EN 335. Le bois lamellé-collé, grâce à sa stabilité dimensionnelle, convient mieux aux grandes portées.
| Essence / Matériau | Caractéristiques | Durabilité | Traitement requis | Prix indicatif |
|---|---|---|---|---|
| Chêne | Résistant, esthétique, dense | Excellente | Naturellement durable (classe 3-4) | Élevé |
| Sapin traité | Léger, économique, facile à travailler | Bonne | Traitement autoclave classe 2-3 obligatoire | Économique |
| Douglas | Bon rapport qualité/prix, résistant | Très bonne | Naturellement durable (classe 3) | Modéré |
| Bois lamellé-collé | Stabilité dimensionnelle, grandes portées | Excellente | Selon essence de base | Élevé |
Les prix de bois sur pied sont à vérifier auprès des négoces locaux, les données disponibles datant de 2025 et n’étant plus fiables pour un chiffrage actuel. Demander plusieurs devis est la méthode la plus sûre pour arbitrer entre essences.
Entretien préventif d’une jambe de force charpente
Un entretien régulier limite les risques de défaillance entre deux diagnostics complets. Une inspection visuelle annuelle repère les traces d’humidité ou les fissures naissantes. Un traitement préventif renouvelé tous les dix ans protège contre les insectes xylophages.
Après une tempête ou une forte charge de neige, un contrôle rapide de l’alignement est nécessaire. Une pièce qui a légèrement bougé doit être resserrée avant d’aggraver le défaut. Renforcer une charpente existante est nécessaire quand plusieurs signes d’usure apparaissent ensemble.
Faire appel à un professionnel pour renforcer une charpente existante évite une réfection complète plus coûteuse. Un entretien régulier est toujours moins onéreux qu’une rénovation lourde tardive.
