Solives, chevrons, liteaux : connaître leurs dimensions est essentiel pour garantir la solidité d’une charpente en bois. Ce guide pratique aide à choisir les bonnes sections selon la portée, l’espacement et les charges attendues. Chaque élément contribue à la stabilité et à la durabilité de la structure porteuse.
Le bois de construction répond à des règles précises pour assurer sécurité et confort. Les solives, chevrons et liteaux ne supportent pas les mêmes efforts ni les mêmes répartitions de charge. Afin de concevoir correctement une charpente, il importe de comprendre les dimensions idéales de chaque pièce et leurs rôles respectifs. Ce texte aborde les critères pour dimensionner ces éléments et leurs applications dans la construction bois.
Comment dimensionner les solives pour un plancher stable et durable
La solive est l’élément horizontal principal qui soutient un plancher bois. Elle repose entre deux appuis et reçoit la charge répartie du poids du plancher et de l’usage. Pour choisir la bonne dimension, il faut d’abord mesurer la portée entre appuis, ainsi que définir l’espacement, appelé entraxe, entre les solives. En respectant ces paramètres, on évite les surcharges et les déformations excessives. Pour les planchers d’habitation, une hauteur de solive adaptée est essentielle pour garantir rigidité et confort au pas.
L’entr’axe joue un rôle clé dans la répartition des charges. Un entraxe plus serré, comme 40 cm, limite la flèche et crée un plancher plus rigide, mais augmente la consommation de bois. Un entraxe plus large, à 60 cm, réduit les pièces nécessaires mais impose des sections plus importantes pour les solives. Il est donc nécessaire d’arbitrer entre la quantité de matériaux et la performance attendue. Ces choix doivent aussi intégrer l’épaisseur et la nature des panneaux de revêtement, ainsi que les usages possibles, par exemple un grenier ou une pièce de vie. La dimension standard du bois de charpente peut aider à sélectionner les sections les plus utilisées.
Les chevrons : critères dimensionnels pour un support de toiture fiable

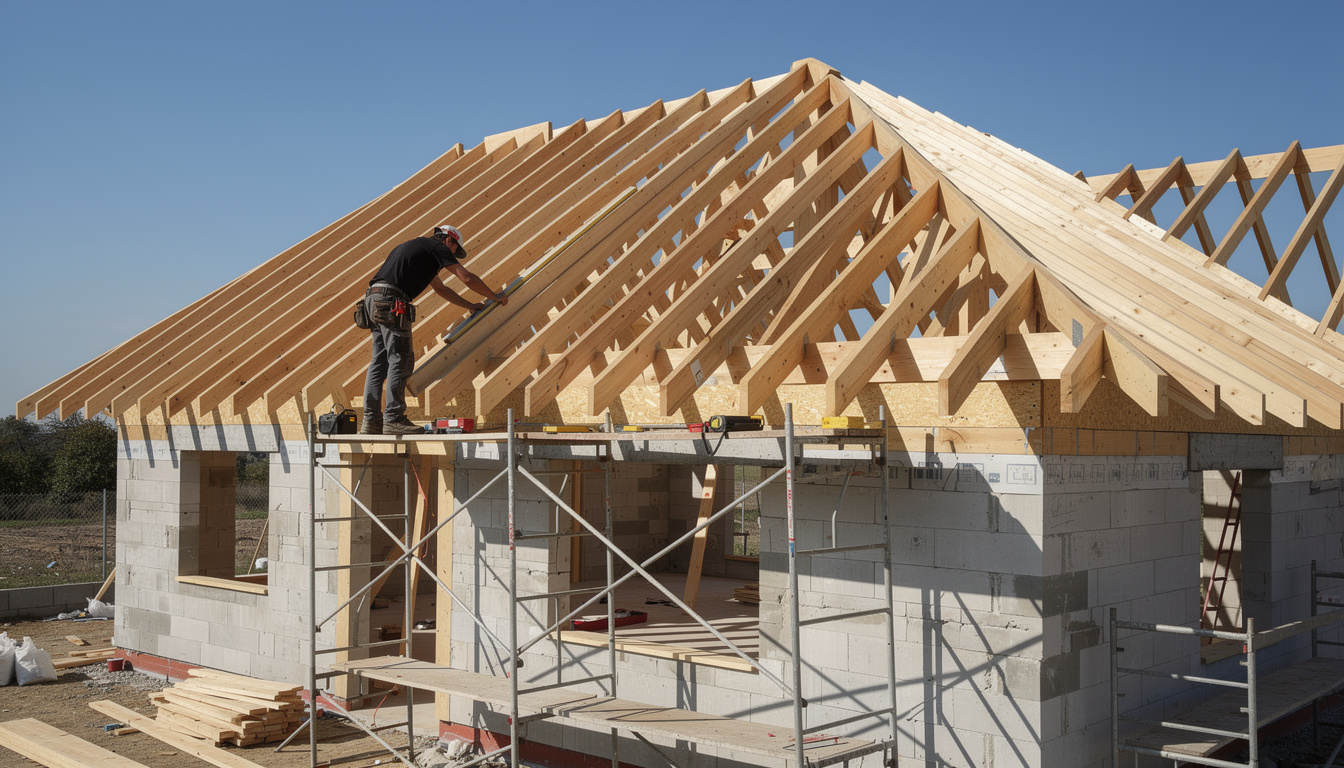

Le chevron supporte la couverture en formant l’ossature du toit. Sa dimension dépend essentiellement de la portée entre les appuis, de l’entraxe et des charges, notamment le poids de la couverture et les charges climatiques comme la neige. Un dimensionnement correct garantit la stabilité et évite les flèches perceptibles. Pour choisir un chevron, il faut donc analyser la portée libre et la charge maximale. Les essences utilisées influencent également la section nécessaire. Par exemple, un bois résineux classe C24 est souvent retenu pour sa résistance adaptée.
Dans les cas de toitures résidentielles classiques, on rencontre souvent des sections comprises entre 50×75 mm et 75×125 mm. Ces dimensions conviennent à des portées allant jusqu’à 3,5 mètres, avec un entraxe classique d’environ 50 cm. Pour des toitures plus chargées, comme en montagne, la section peut devoir être augmentée, au même titre que l’espacement réduit ou le recours à du bois lamellé-collé. Il faut également adapter les chevrons selon la pente, qui influence les charges climatiques et mécaniques. La pente peut être calculée précisément en suivant les recommandations sur la pente d’un toit en ossature bois.
Liteaux : petites pièces indispensables pour la couverture
Les liteaux forment l’assise sur laquelle repose la couverture. Ils sont disposés perpendiculairement aux chevrons, avec un espacement fonction du matériau de couverture (tuiles, ardoises, bac acier). Leur dimension principale relève souvent de la largeur et de l’épaisseur, qui doivent assurer un maintien sûr du support. Ici, la fonction statique est moindre que celle des solives ou chevrons, mais la qualité du bois et le respect des espacements garantissent la durabilité de la toiture.
Typiquement, des liteaux en section 30×40 mm ou 30×50 mm suffisent dans la plupart des cas. Toutefois, pour des charges lourdes ou des longueurs importantes, cette dimension peut augmenter. Leur fixation doit être rigoureuse pour éviter tout glissement sous le poids des matériaux. La bonne pratique consiste à respecter les espacements préconisés par les fabricants de couverture, car un écartement inadéquat peut compromettre l’étanchéité et la structure. Le dimensionnement des liteaux, bien que moins compliqué, est donc un aspect à ne pas négliger.
L’importance des matériaux et classes de résistance du bois

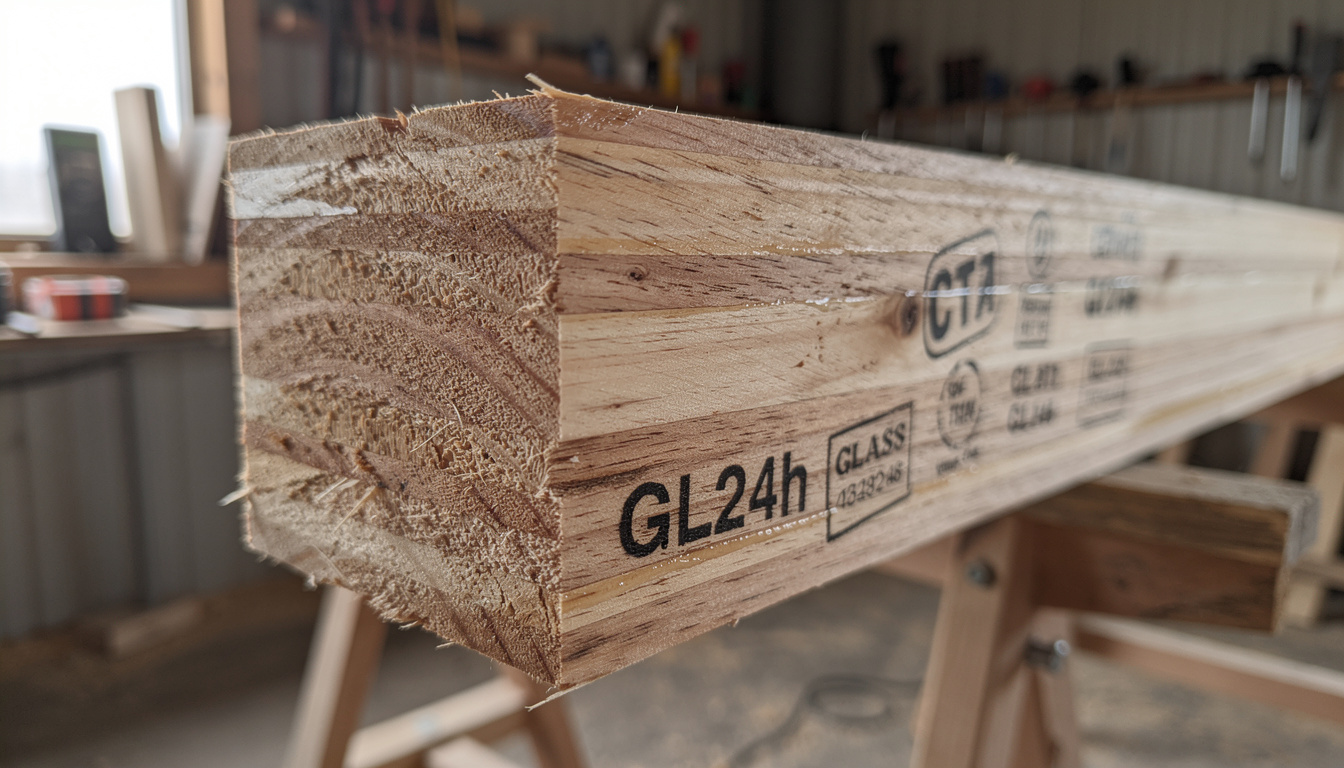

Chaque élément porte une charge et subit des contraintes variables. Le choix du bois influe fortement sur ses performances mécaniques. Les classes C14, C18, C24, etc., indiquent la résistance garantie selon la norme EN 338. La classe C24 est la plus utilisée pour la charpente, car elle concilie résistance et coût. Pour les charges plus élevées ou les portées plus longues, on privilégie parfois le lamellé-collé. Ce matériau, constitué de couches croisées, combine légèreté, rigidité et grandes portées.
Des précautions sont nécessaires sur le taux d’humidité, car il modifie la résistance et le comportement mécanique. En structure, le bois doit être sec, avec un taux autour de 18 %. Le bon séchage évite les déformations ultérieures et garantit la stabilité. La qualité du sciage, l’absence de défauts majeurs comme les nœuds importants, et le stockage adapté complètent la sélection fiable. Pour approfondir la spécificité du bois selon l’usage, on peut consulter les analyses sur le bois massif dans la construction moderne.
Espacement et entraxe : éléments déterminants pour la performance
Le terme entraxe désigne la distance entre les axes de deux pièces consécutives, que ce soit solives, chevrons ou liteaux. C’est un facteur clé pour maîtriser la distribution des charges et optimiser les quantités de matériaux. Par exemple, un entraxe trop large peut augmenter la charge sur chaque élément, nécessitant des sections plus grandes. Au contraire, un entraxe serré repose sur plus de pièces, donnant plus de rigidité et réduisant la flèche, mais au prix d’une consommation accrue de bois et de fixations.
La décision d’entraxe dépend souvent de l’usage. Pour un plancher d’habitation, des entraxes de 40 à 50 cm sont courants pour limiter les vibrations. En revanche, pour un grenier non habitable ou un espace de stockage peu sollicité, 60 cm peut suffire, à condition d’augmenter les sections des supports. Dans les toitures, l’entraxe des chevrons est généralement dicté par la couverture et la charge climatique. Ainsi, maîtriser l’entraxe dans la structure facilite le calepinage des panneaux et la pose des surfaces recevant la charge.
Charges et contraintes à considérer dans le dimensionnement
Le dimensionnement des pièces bois ne peut se faire sans évaluation des charges permanentes et d’exploitation. Les charges permanentes correspondent au poids propre de la structure, isolant, revêtement, cloisons légères, etc. Les charges d’exploitation dépendent de l’usage : habitation, bureau, grenier ou public, avec des valeurs normées. Pour un plancher d’habitation, on retient souvent 150 kg/m² pour la charge d’exploitation, auxquelles s’ajoutent les charges permanentes de l’ordre de 80 à 130 kg/m².
Les abaques de solivage, guidés par l’Eurocode 5, permettent de rapidement identifier les sections compatibles selon la portée et la charge. Ce principe évite le surdimensionnement qui serait coûteux et le sous-dimensionnement qui serait dangereux. En cas de charges ponctuelles lourdes, comme un poêle ou une cloison lourde, un calcul spécifique, souvent assisté par un professionnel, devient indispensable pour garantir la stabilité.
Mise en œuvre et bonnes pratiques de pose
Poser solives, chevrons et liteaux dans les règles de l’art est indispensable pour assurer la pérennité de la structure. Le choix des connecteurs, comme les sabots métalliques pour solives ou équerres pour chevrons, joue un rôle crucial dans la transmission des efforts. Veiller à une fixation rigide et sans jeu limite les déformations et évite les bruits parasites. L’alignement strict des pièces garantit une distribution équitable des charges.
L’utilisation d’entretoises rigidifie les éléments et limite les risques de flambement. Ces entretoises doivent être positionnées régulièrement, souvent au milieu de la portée, et fixées solidement. Par ailleurs, anticiper les contraintes d’humidité et utiliser un bois bien stocké évite la déformation et les désordres à moyen terme. Toute modification ultérieure, comme réservations ou perçages, doit impérativement être évaluée car elle peut affaiblir la structure.
Un dernier point concerne la coordination avec les autres corps de métier pour que la charpente s’intègre correctement au reste de la construction. La bonne communication entre charpentier, couvreur et menuisier optimise les résultats finaux sans erreurs ni surcoûts inutiles.
{« @context »: »https://schema.org », »@type »: »FAQPage », »mainEntity »:[{« @type »: »Question », »name »: »Comment choisir la bonne section de solive pour un plancher ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »Il faut mesurer la portu00e9e entre appuis, du00e9finir lu2019entraxe et estimer les charges permanentes et du2019exploitation. Ensuite, utiliser un abaque de solivage adaptu00e9 en bois classe C24 pour un plancher habitable classique est la mu00e9thode recommandu00e9e. »}},{« @type »: »Question », »name »: »Quelle est la diffu00e9rence entre entraxe et u00e9cartement ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »Lu2019entraxe est la distance du2019axe u00e0 axe entre deux piu00e8ces. Lu2019u00e9cartement est lu2019espace libre entre leurs faces : entraxe moins la largeur de la piu00e8ce. Cette distinction est importante pour calepiner les panneaux de revu00eatement. »}},{« @type »: »Question », »name »: »Peut-on utiliser un abaque pour une solive sur trois appuis ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »Non, les abaques standard su2019appliquent uniquement aux solives avec deux appuis simples. Pour plus de trois appuis, il faut un calcul spu00e9cifique ru00e9alisu00e9 par un professionnel. »}},{« @type »: »Question », »name »: »Quand faut-il augmenter la section des chevrons ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »Lu2019augmentation est nu00e9cessaire si la portu00e9e ou les charges augmentent, en zone de forte neige ou en cas de couverture lourde. Ru00e9duire lu2019entraxe peut aussi compenser la charge. »}},{« @type »: »Question », »name »: »Quelle essence de bois privilu00e9gier pour les solives et chevrons ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »Le bois ru00e9sineux de classe C24 est courant et offre un bon compromis ru00e9sistance/poids/cou00fbt. Pour des besoins spu00e9cifiques, le lamellu00e9-collu00e9 apporte des solutions pour grandes portu00e9es. »}}]}Comment choisir la bonne section de solive pour un plancher ?
Il faut mesurer la portée entre appuis, définir l’entraxe et estimer les charges permanentes et d’exploitation. Ensuite, utiliser un abaque de solivage adapté en bois classe C24 pour un plancher habitable classique est la méthode recommandée.
Quelle est la différence entre entraxe et écartement ?
L’entraxe est la distance d’axe à axe entre deux pièces. L’écartement est l’espace libre entre leurs faces : entraxe moins la largeur de la pièce. Cette distinction est importante pour calepiner les panneaux de revêtement.
Peut-on utiliser un abaque pour une solive sur trois appuis ?
Non, les abaques standard s’appliquent uniquement aux solives avec deux appuis simples. Pour plus de trois appuis, il faut un calcul spécifique réalisé par un professionnel.
Quand faut-il augmenter la section des chevrons ?
L’augmentation est nécessaire si la portée ou les charges augmentent, en zone de forte neige ou en cas de couverture lourde. Réduire l’entraxe peut aussi compenser la charge.
Quelle essence de bois privilégier pour les solives et chevrons ?
Le bois résineux de classe C24 est courant et offre un bon compromis résistance/poids/coût. Pour des besoins spécifiques, le lamellé-collé apporte des solutions pour grandes portées.
